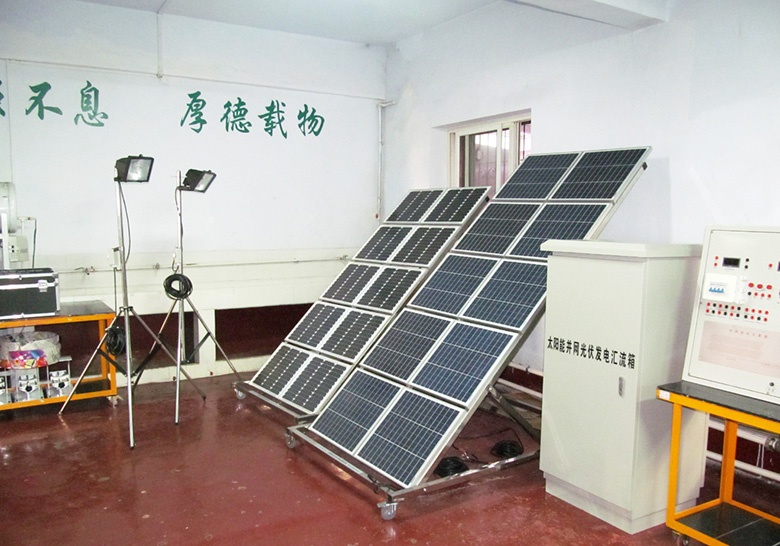

TYD-XNSY 教学用光伏发电组装与建设实训系统
型号: TYD-XNSY
品牌: 北京天裕德
产品简介:
    采用实际工业现场的传感器,执行结构以及跟踪系统;可以拓展安装1000W的光伏组件进行光伏系统的安装设计。光伏发电实训实验装置可以自动跟踪太阳运转,使太阳光垂直照射到物体表面,保证跟踪架上产品获得最大太阳辐射能量,系统由底板、支架、丝杠、液压、齿轮,步进电机,电脑控制器,电源等部分组成。实验装置按照太阳运动轨迹方式运行,可实现全天8小时自功对太阳的实时追踪。太阳能跟踪定位传感器在保证光照条件
基本原理
典型应用
技术参数

  1、采用实际工业现场的传感器,执行结构以及跟踪系统;可以拓展安装1000W的光伏组件进行光伏系统的安装设计。

  2、光伏发电实训实验装置可以自动跟踪太阳运转,使太阳光垂直照射到物体表面,保证跟踪架上产品获得最大太阳辐射能量,系统由底板、支架、丝杠、液压、齿轮,步进电机,电脑控制器,电源等部分组成。

  3、实验装置按照太阳运动轨迹方式运行,可实现全天8小时自功对太阳的实时追踪。

  4、太阳能跟踪定位传感器在保证光照条件下实现对日高精度测量,并把太阳光方位信号转换成电信号,传输给跟踪控制器。

  5、传动执行结构采用独特的机械结构设计,用两个小功率直流电机驱动控制实现水平方向360°、俯视方向180°旋转。

    6、跟踪控制器采用高性能微处理器为主控CPU,大容量数据存储器,工业控制标准设计,防震结构,适合在恶劣工业环境使用。

  7、实验实训系统采用可移动台架结构,配有彩色铝合金雕刻电路图,示意图,配备有显示测量装置,显示日照指标,系统运行电压等。

  8、实验装置独特的安装设计,便于学生自行动手安装调试自动跟踪系统。

“TYD-XNSY 教学用光伏发电组装与建设实训系统”主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
  1、太阳能跟踪系统的设计实验

  2、太阳能光伏组件的安装实验

  3、太阳能逆变器、控制器的安装实验

  4、太阳能光伏电站现场参数的测量实验

  5、太阳能跟踪定位传感器的安装与测量实验

6、组件支架结构安装与测量实验

7、传动执行机构安装与测量实验

8、跟踪控制器原理实验
