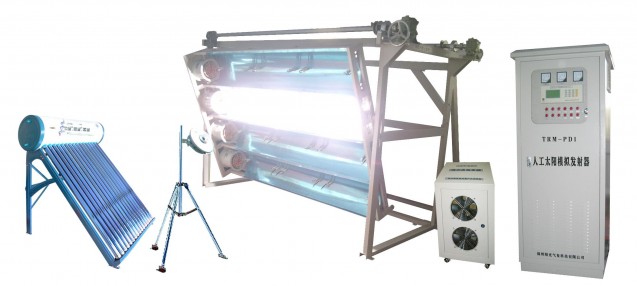

太阳能产品在室外自然环境下测试，受到气候条件影响的因素很多，经常满足不了测试要求，甚至有些地区常年不能测试。即使能够测试其结果误差也很大。这样一来对有些地区研究太阳能技术带来阻碍。我们参考了国外研究太阳能的经验及技术，推出了在室内测试太阳能产品的设备。其准确度接近室外的测试方法，重复性好，测试效率较高，同时在室内可以模拟各种地区的自然环境，不受使用地区的环境限制，是一款研究与检测太阳能的装备。
可广泛应用于太阳能生产厂、太阳能实验室、太阳能检测中心、产品质量检验机构、大中专科研院所等对太阳能研究部门的使用。
|
名称 |
技术指标值 |
|
光学性能参数 |
|
|
光不均匀度 |
10％(均匀度可调) 模拟光源系统发光面的均匀度调整方式为:1.改变光源的位置2.改变局部光源的亮度3.改变冷天空的局部透光度(精密调整) |
|
光不稳定度 |
5％（1 小时内） |
|
光谱质量 |
符合EN12975:2006,ISO9806-1:1994 |
|
光辐照度的可调范围 |
600～1200W/㎡ |
|
调光方式 |
电子调光(电位器) 手动控制每支光源单独调光或微机控制整体全部调光 |
|
点亮熄灭方式 |
手动开关与微机控制双重功能,可以开关每组光源 |
|
有效辐照面积 |
2.4m×2m |
|
灯管寿命 |
1000～1500 小时 |
|
光源输出方式 |
平行光照射(通过反光罩形成平行光,平行光能量大于80%) |
|
光源类型 |
特制的金属卤素灯（MHG）作为光源，它的光谱是从紫外、可见到红外的连续光谱，在可见区与太阳光谱极其相似，并且辐射光强度可调。MHG灯中的稀土产生致密的多谱线光谱与连续光谱相符，与特制的玻璃过滤器结合，MHG灯提供的光谱分布非常接近自然太阳光，符合EN12975:2006和ISO9806-1：1994相关标准。
|
|
光源数量 |
12组
|
|
光源冷却方式 |
风冷 12组 300瓦/台 轴流风机 对灯管通风冷却 |
|

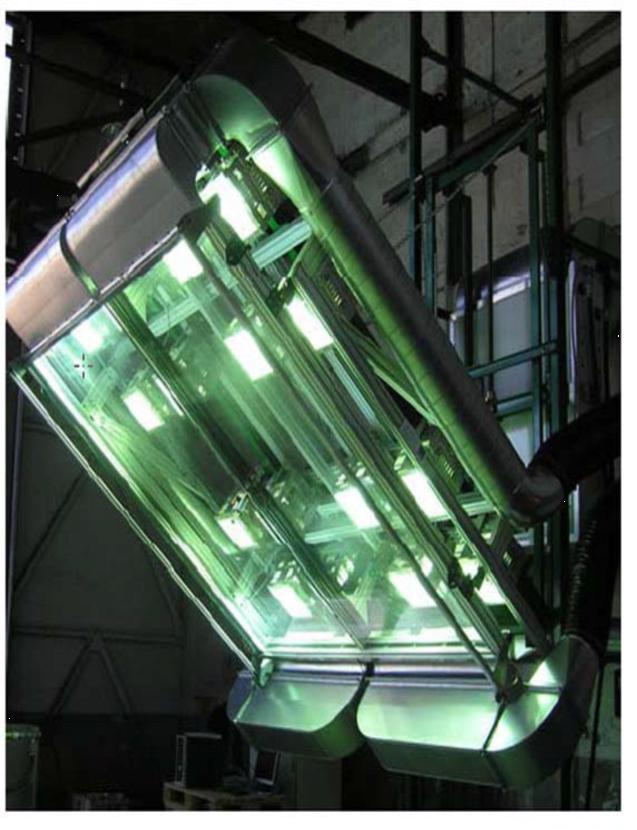

矩阵式发光装置升降台 |
1. 采用承重墙单面固定或者地面四角支撑结构安装方式(根据现场情况设计) 2. 平台安装电动升降装置, 0到5m上下移动，0°~90°旋转运动.升降台承载重量:3000kg 3. 全部钢制结构,表面防腐处理,喷塑工艺,自重(装完设备):600Kg 外形尺寸:2.5m×3m× 0.5 m 4. 升降调整可以手动开关或微机自动控制, 通过改变两面高度,调整平面角度(0—90度) 5. 为了保证整体光源的均匀度,单个光源在灯架两维空间位置可调,范围(0--200 m m) 6. 采用高反射率反光板（反射率大于90%），成光学弧型角度，可将光源反射成平行光发出。 7. 装有12组大功率风机，对发射光源进行强制冷却， |
|
冷天空均光装置 |
光源工作时会产生大量的热能与光能,为了防止热能作用于集热器产生升温效应,必须将其过滤掉.致使热能不直接作用于产品 ,只有光能透过冷天空后辐射于集热器表面,使其产生光热效应,达到介质升温的功能. 冷天空的另外功能是可以改变模拟光源的均匀度,通过改变冷天空密度的方式可以调整透光均匀度 因此在光源出口系统设计了冷天空装置 ,其结构为两层平行的冷网，采用不锈钢材料制作,中间通冷风并与冷却器形成一体。冷天空直接固定在灯组上以便于靠近测试平面.冷却系统采用压缩机制冷技术与大功率平面风机结合,保证冷网温度:小于15度 ,功率:10KW .红外热辐射功率小于50瓦(光源发光 - 光源不发光环境温度下的差值)
|
|
主机电源控制柜 |
用于提供光源需求的直流电源,并完成每组光源的开关控制 装有12只电位器可手动对每路光源亮度进行调整. 装有RS232通讯接口用于微机控制 输入交流电压:AC220V 输出直流电压:DC:280V 单路 功率: 3000W/路 总功率:36KW 输出开关量:12路 输出模拟量:12路 控制光源数量:12台 尺寸：1100*800*750
|
|
高压电源控制柜
|
由于光源点亮需要3万伏直流高压激发完成，因此设有高压装置。采用12 组高压电源对每只灯管独立控制，电源间形成网格结构以屏蔽之间干扰，两台风机对电源进行风冷降温，金属结构机柜对高压形成屏蔽，装有漏电保护器以保证工作安全。
|
|
太阳模拟系统智能控制柜 |
完成太阳模拟系统的自动控制功能 ,装有智能控制器,完成对12路光源的状态控制 . 光辐射强度 (1路)、 温度(8路) 、 风速 (2路) 、 环境温湿度 (1路) 、电压,电流(3路) 等信息。 同时控制(矩阵式发光装置升降台 ) 的升降位置(四点), 可根据异常状态,提供报警信息,以保证系统的安全运行。 智能控制器采用高性能微处理器为主控CPU，适合于无人状态下长期监测.主机按照工业控制标准化设计，便携式防振结构,适合在恶劣环境使用。
工作环境：现场交流电压:220伏, 温度：-50～80℃，湿度：100％， 尺寸：1100*800*750
|
|
微机管理系统 |
管理微机安装于操作室内,人与设备分空间工作.微机软件在WINDOWS2000以上环境即可运行，多窗口界面显示模拟器的工作状态，并对异常情况报警,同时微机可以控制每个工作环节，实现系统的全自动化运行,与打印机相连自动打印存储数据，生成太阳模拟器工作图文报表及统计分析曲线,存储量达数年以上，数据存储格式为EXCEL标准格式可供其它软件调用。
|
|
电学性能与环境参数 |
|
|
系统供电功率 |
光源满负荷功率:36KW 实验室的热负荷: 24kW 供电: 交流：380V±5%， 三相四线制 功率: 60KW 现场接地线 (接地电阻小于5欧)
|
|
工作环境要求 |
室内面积: 长12m;宽8m;高6m 墙体受力强度：大于10KN； 基础：大于3000kg 四周装有大容量排风扇(排风量大于1立方米/秒)或空调系统 (控制光源热负荷：大于30KW) 环境温度：10--40度，环境湿度：小 于70% 现场装有上下水管路,自来水压力. 距离光源8米内装有隔离光源控制室,面积4平米 ,对光源方向安装1平米观察窗并有空调,监控平台与测试人员在控制室内工作.防止光源照射期间对人体伤害. |
