TYD-PD3型 矩阵式人工太阳模拟器
型号: TYD-PD3型 矩阵式人工太阳模拟器
品牌: 北京天裕德
产品简介:
TYD-PD3人工太阳能模拟器是北京天裕德科技有限公司推出的矩阵式模拟光源(称人造太阳),用于太阳能产品室内测试的实验设备。TYD-PD3人工太阳模拟器具有操作简单、使用方便,安全可靠的特点。模拟器光源采用(96)组独立的线光源,组成矩阵式结构,光源的个数、位置、光强都灵活可调,以保证有效辐照面积内的光均匀性和稳定性。采用主机现场与微机网络联合定时控制功能,可以手动或自动启动光源,定时控制发光时间
基本原理
典型应用
技术参数

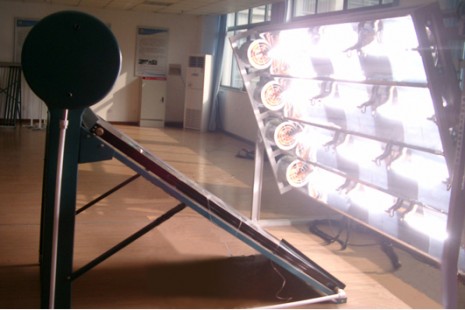

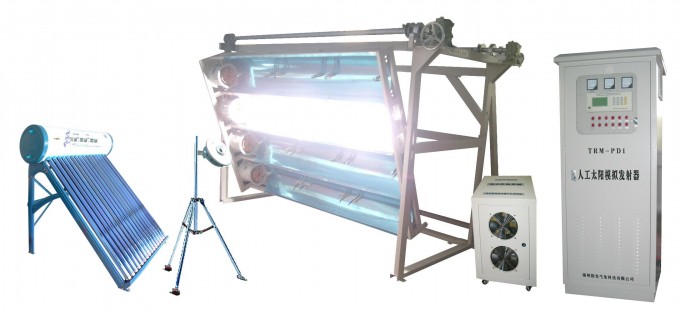

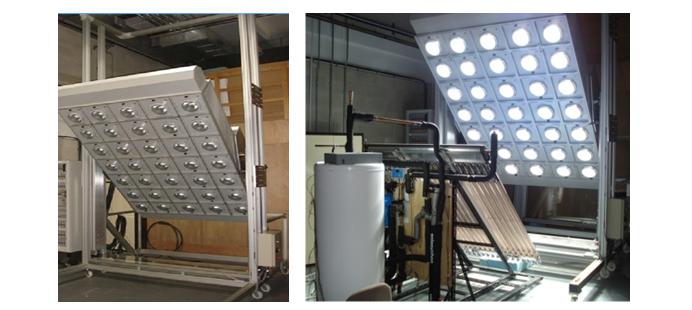

TYD-PD3人工太阳能模拟器是北京天裕德科技有限公司推出的矩阵式模拟光源(称人造太阳),用于太阳能产品室内测试的实验设备TYD-PD3人工太阳模拟器具有操作简单、使用方便,安全可靠的特点。模拟器光源采用(96)组独立的线光源,组成矩阵式结构,光源的个数位置光强都灵活可调,以保证有效辐照面积内的光均匀性和稳定性。采用主机现场与微机网络联合定时控制功能,可以手动或自动启动光源,定时控制发光时间,为保证光源质量,用太阳辐射仪实时监测光源的辐射及亮度,由于氙灯照射温度较高,设有16路测温报警及电气漏电保护装置以保证系统的安全。该产品适用于检测中心,科研机构,太阳能产品生产厂家等单位。

天津城建大学、北京师范大学、云南师范大学、北京航空航天等多个单位

名称

技术指标值

光学性能参数

光不均匀度

5

光不稳定度

5%(1 小时内)

光谱分布

Class B

光辐照度的可调范围

6001200W/

调光方式

电子调光(电位器)  手动控制每支灯管单独调光或

微机控制整体全部调光

点亮熄灭方式

手动开关与微机控制双重功能可以开关每组光源

有效辐照面积

83m

氙灯寿命

10001500 小时

光源输出方式

平行光照射(通过反光罩形成平行光,平行光能量大于80%)

光源类型

线形氙灯   灯管长度:0.6/

光源数量

96

冷却方式

风冷   20组  300/台  轴流风机  对灯管通风冷却

 矩阵式发光装置升降台

1. 采用顶端悬挂结构安装方式,四角安装电动升降(升降范围1---10)装置,升降机承载重量:3000kg*4=12000Kg

2. 全部钢制结构,表面防腐处理,喷塑工艺,自重(装完设备):1500Kg   承载重量:2500Kg

外形尺寸:105m(上面) *0.8()



3. 升降调整可以手动开关或微机自动控制, 通过改变两面高度,调整平面角度(070)

主机电源控制柜



用于提供光源需求的直流电源,并完成每组光源的开关控制

装有12只电位器可手动对每路光源亮度进行调整. 装有RS232通讯接口用于微机控制

输入交流电压:AC220V

输出直流电压:DC:280V  单路 功率: 3000W/路

总功率:36KW      输出开关量:12路   输出模拟量:12

控制光源数量:12台

尺寸:1100*800*750

太阳模拟系统智能控制柜

 完成太阳模拟系统的自动控制功能 ,装有六台智能控制器,完成对96路光源的状态控制 ,检测各点的光照辐射强度 (8)、表面温度(12 )  、 风速 (8) 、  环境温湿度 (4)   、电压( 20) 、电流(20) 、 工作状态(8)等信息。

同时控制(矩阵式发光装置升降台 ) 的升降位置(四点),监测安全报警信息,以保证系统的安全状态.

智能控制器采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据8000条以上,适合于无人状态下长期监测.主机按照工业控制标准化设计,便携式防振结构,适合在恶劣环境使用。

工作环境:现场交流电压:220伏, 温度:-50~80℃,湿度:100%

尺寸:1100*800*750

 微机管理系统

微机管理软件在WINDOWS2000以上环境即可运行,实时显示各路数据,每隔10秒更新一次,每组数据自动存储(存储时间可以设定),与打印机相连自动打印存储数据,生成太阳模拟器工作图文报表及统计分析曲线,存储量达数年以上,数据存储格式为EXCEL标准格式可供其它软件调用。



电学性能与环境参数

供电方式

交流380V±5%三相五线制进线

额定功率

由于分为两组:上面或侧面单独工作 290KW   同时工作:450KW



工作环境

室内面积:300平米以上,高度:6米以上,周围无反射;四周装有大容量排风扇(排风量大于10立方米/)

环境温度:1040度,环境湿度:小 于70%

监测参数

温度

测量通道:16路;测温范围:0150度;精度:±0.2

太阳辐射强度

测量通道:16路;光谱范围:2803000nm

功率范围:02000W;测量精度:小于5%

工作电流

通道:60路;指针式电流表;测量范围:0100A

状态指示

144路指示灯显示工作状态
