一、概述
太阳能集热器是决定太阳能热水系统热性能的关键集热部件，对太阳能产品的发展起着重要的作用。因此对集热器的研究和测试非常重要，我们根据国家检测标准要求和多年太阳能检测设备的经验，特推出TYD-2BL型太阳能集热器测试系统，该产品全部采用微机自动控制与检测，具有测试准确度高，性能稳定，劳动效率高等方面特定。并得到多家用户的使用与认可，是先进的太阳能集热器检测设备。可广泛应用于太阳能生产厂、太阳能实验室、太阳能检测中心、产品质量检验机构、大中专科研院所等对太阳能研究部门的使用。
二、测试产品类型：
1.平板型太阳能集热器
2.真空管太阳能集热器

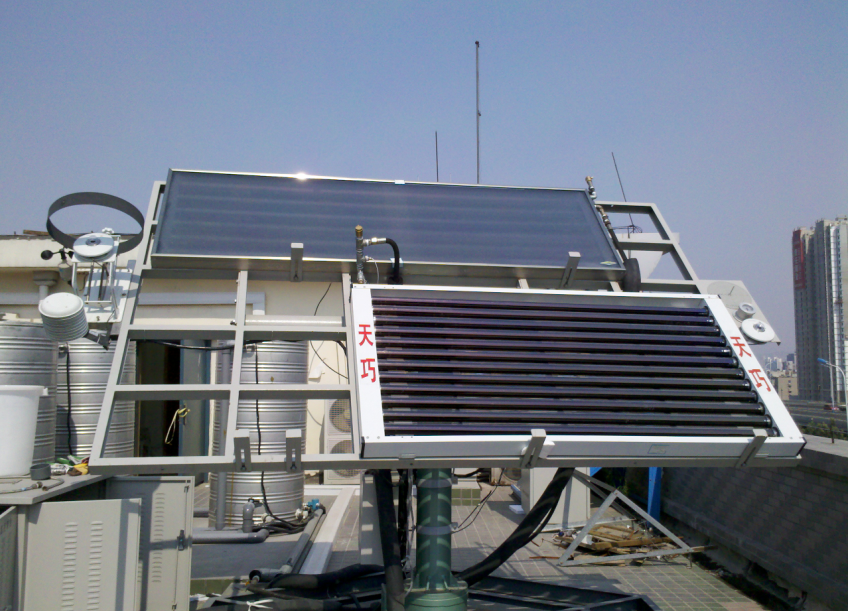

3.同时测试两台集热器
三、测试方法及内容
按照国标GB/T4271-2007 、GB/T17581-2007、GB/T6424-2007 集热器热性能测试方法执行，系统指标符合国标中检测仪器指标要求。（ 完成 热性能，压力降落， 闷晒，空晒等试验）
行业推选:我们集合了多年的测试经验,推荐选用闭环原理太阳能集热器测试设备
由于系统采用了太阳能集热器闭环控制技术，其具有测试速度快(4个工矿升温快)，占用空间小(无水箱)，数据精度高，用水量小(水连续循环使用)等特点,为了提高测试效率,可同时测试两台太阳能集热器,是目前先进的太阳能集热器测试系统.

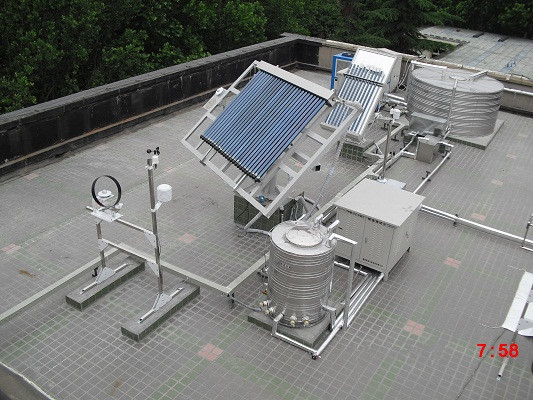

四、 系统组成
1. TYD-2BL太阳能集热器热性能测试仪（含全套传感器）
2. TYD-CZ-HW1恒温测试台
3. 全自动水路运行控制装置
4. 管路连接运行防冻系统
5. TYD-2B-KG1型太阳能集热器系统控制柜
6. TYD-2BL型太阳能集热器测试系统平台(含软件)
7. TZG-2A太阳能自动跟踪试验台
TZG-2A型全自动太阳跟踪试验台配置
|
序号 |
名称 |
型号 |
数量 |
单位 |
|
1 |
全自动太阳跟踪试验台 |
TZG-2A |
1 |
台 |
|
2 |
太阳总辐射表 |
TRT-2 |
1 |
台 |
|
3 |
环境温湿度传感器（带防辐射罩） |
ATS-3 |
1 |
只 |
|
4 |
数字风速传感器 |
WS-9S |
1 |
台 |
|
5 |
台面倾角传感器 |
QJS-1 |
1 |
台 |
|
6 |
二维光追踪传感器 |
TRT-ZG1 |
1 |
台 |
|
7 |
太阳跟踪控制器 |
TZG-KZ1 |
1 |
台 |
|
8 |
轴向平面通风单元(2米轴向) |
TZG-FJ |
1 |
台 |
|
9 |
全自动太阳跟踪试验系统软件 |
TZG-2 |
1 |
套 |
|
10 |
传感器连接电缆及安装配件 |
标准配置 |
1 |
套 |
